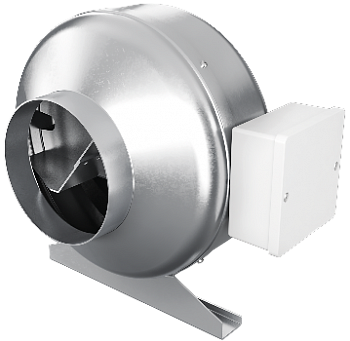

Центробежный канальный вентилятор Эра MARS GDF 100 приточно-вытяжной

---

Канальные центробежные вентиляторы MARS предназначены для приточно-вытяжной вентиляции помещений, жилых и общественных зданий. Вентиляторы MARS имеют широкий диапазон типоразмеров, и предназначены для установки в круглых каналах.

• Корпус вентилятора изготовлен из стали с полимерным покрытием.
• Однофазный двигатель с внешним ротором на шарикоподшипниках оснащен центробежным рабочим колесом с назад загнутыми лопатками. Имеет встроенную тепловую защиту с автоматическим перезапуском. Класс защиты IP 44.

• Рабочее колесо имеет загнутые назад лопатки и изготовлено из пластика.
• Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом.
• Регулировка скорости вращения возможна с помощью бесступенчатого симисторного регулятора. Подача электропитания на вентилятор осуществляется через наружную клеммную коробку.
• Монтаж к стене осуществляется с помощью крепежа, который входит в комплект вентилятора.

Вентиляторы рассчитаны на продолжительную работу без отключения от сети. По типу защиты от поражения электрическим током вентиляторы MARS относятся к приборам класса I по ГОСТ 12.2.007.0-75 и должны быть заземлены.

Степень защиты от доступа к опасным частям и проникновения воды IPX4.
Вид климатического исполнения вентилятора УХЛ 4.2 по ГОСТ 151590-69

Габаритные размеры:

Размеры	A	B	C	D	E
мм	194	23	243	100	55

Пример монтажа:



1. Анемостат вытяжной (АВП)
2. Круглый воздуховод (ВП)
3. Соединитель плоского воздуховода с фланцевыми воздухораспределителями (СКФП)
4. Соединитель плоского воздуховода с выходом на фланцевые воздухораспределители (ТФП)
5. Плоский воздуховод (ВП)
6. Колено плоское горизонтальное (КГП)
7. Тройник плоский (ТПП)
8. Соединитель круглого воздуховода с плоским (СПКП)
9. Вентилятор канальный приточно-вытяжной (TORNADO)
10. Накладка торцевая для круглых воздуховодов (НКП)
