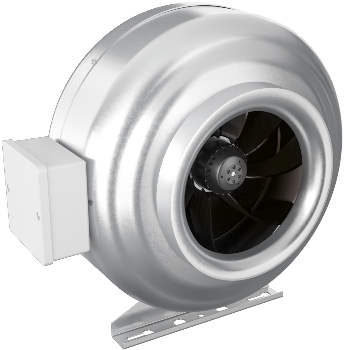

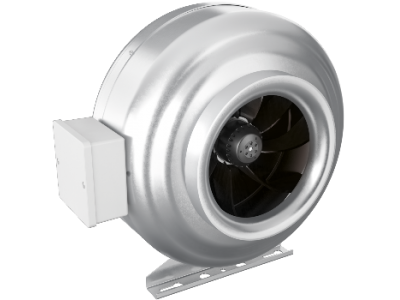

Центробежный канальный вентилятор Эра TORNADO 200 приточно-вытяжной металлический

---

Канальные центробежные вентиляторы TORNADO предназначены для приточно-вытяжной вентиляции помещений, жилых и общественных зданий. Вентиляторы TORNADO имеют широкий диапазон типоразмеров, и предназначены для установки в круглых каналах.

• Корпус вентилятора изготовлен из оцинкованной стали.
• Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
• Герметичная клеммная коробка IP55.
• Однофазный двигатель с внешним ротором на шарикоподшипниках оснащен центробежным рабочим колесом с назад загнутыми лопатками выполнеными из пластика. Имеет встроенную тепловую защиту с автоматическим перезапуском. Класс защиты IP44.
• Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом.
• Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов.
• Возможна регулировка скорости. Она может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии что их общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Габаритные размеры:

Размеры	A	B	C	D	E
мм	223	24	333	200	48

Пример монтажа:



1. Анемостат вытяжной (АВП)
2. Круглый воздуховод (ВП)
3. Соединитель плоского воздуховода с фланцевыми воздухораспределителями (СКФП)
4. Соединитель плоского воздуховода с выходом на фланцевые воздухораспределители (ТФП)
5. Плоский воздуховод (ВП)
6. Колено плоское горизонтальное (КГП)
7. Тройник плоский (ТПП)
8. Соединитель круглого воздуховода с плоским (СПКП)
9. Вентилятор канальный приточно-вытяжной (TORNADO)
10. Накладка торцевая для круглых воздуховодов (НКП)
