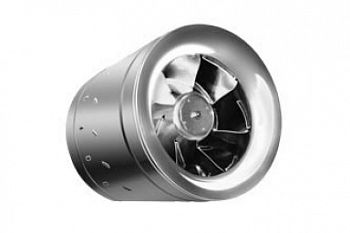

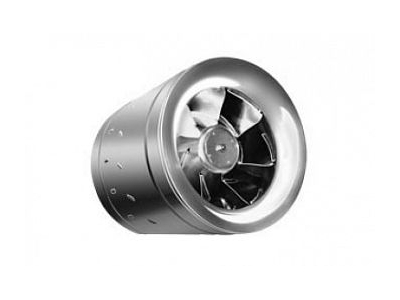

Канальный вентилятор Shuft CMFE 315 S для круглых каналов
Основные
Бренд SHUFT
Гарантийный срок 12 мес
Страна производства ГЕРМАНИЯ
Цвет корпуса Серый серебристый
Потребительские
Уровень шума на входе 76 дБ
Уровень шума на выходе 81 дБ
Область применения Полупромышленное оборудование
Производительность
Частота вращения 2750 об/мин
Макс. производительность 3510 м3/час
Макс. потребляемая мощность, Вт 530 Вт
Функции
Функция реверса направления потока Нет
Защита и безопасность
Защита от перегрева Да (при использовании терморегулятора)
Класс пылевлагозащищенности IP44
Монтажные
Макс. напор 760 Па
Встроенный клапан обратной тяги Нет
Тип конструкции вентилятора Центробежный
Вид канала Круглый
Посадочный размер вентиляционного канала 315 мм
Напряжение электропитания 230,0
Сетевой кабель с вилкой Нет
Вариант размещения Под любым углом
Вид установки (крепления) Монтаж присоединительный
Вес и габариты товара
Вес товара (нетто) 14.2 кг
Высота товара 0.319 м
Габаритные размеры товара (В*Ш*Г) 0,319*0,336*0,308 м
Глубина товара 0.308 м
Ширина товара 0.336 м
Комплектность
Набор крепежных элементов в комплекте Нет
Управление
Регулировка скорости вращения вентилятора Да
Дополнительные
Форма корпуса Цилиндрическая
Гарантийный документ Гарантийный талон
Серия CMF
Корпус вентиляторов серии
CMFE изготовлен из высококачественной стали. Вентиляторы оборудованы высокоэффективной диагональной крыльчаткой с направляющим аппаратом, обеспечивающим высокий КПД. Двигатель отделен от воздушного потока, клеммная коробка IP44. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Регулирование скорости вентиляторов
CMFE осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов
TRE-T или однофазных плавных регуляторов скорости
SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. В двигателе вентиляторов - термоконтакты, требующие подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости
TRE-T дополнительное защитное термореле не нужно. На корпусе вентилятора имеется устойчивая опора для надежного монтажа.
Применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Преимущества: - Повышенный КПД вентилятора гарантирует низкое энергопотребление.
- Высокоэффективное диагональное мотор-колесо со спрямляющим механизмом.
- Встроенные термоконтакты.
- Регулирование скорости 0–100% путем изменения напряжения для моделей CMFE (тиристорные и автотрансформаторные регуляторы) и изменения частоты питания для моделей CMFD (частотные регуляторы).
- Высококачественные шариковые подшипники, не требующие обслуживания.
- На корпус вентилятора установлена устойчивая опора для монтажа.
- Корпус из оцинкованной стали у однофазных вентиляторов и из алюминия у трехфазных.
- Степень защиты IPX4
Монтаж: Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:
На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход: Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.

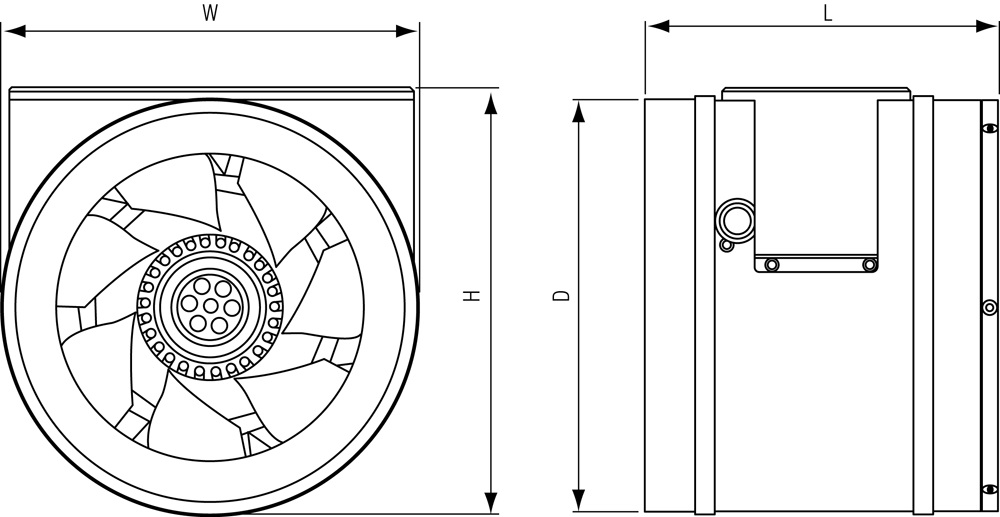

Габаритные размеры:
| Размеры | W | L | H | D |
| мм | 335,5 | 307,6 | 318,5 | 315 |
