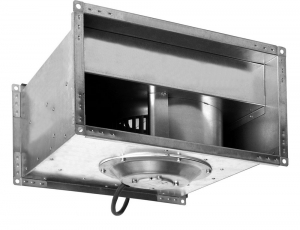

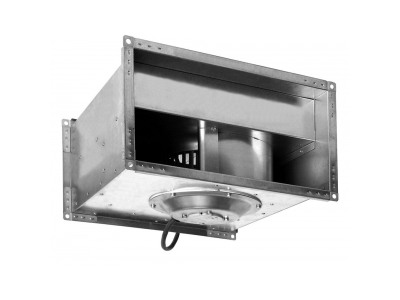

Канальный вентилятор Shuft RFE 500×300-6 VIM для прямоугольных каналов
Напряжение: 230 В
Электропотребление: 0,26 кВт
Максимальный ток: 1,15 А
Максимальная мощность: 260 Вт
Макс. температура перемещаемого воздуха: -20…+40 ºС
Частота вращения: 790 мин-1
Уровень шума (1м): 64/67/55 дБ(А)
Максимальный расход воздуха: 1700 м3/ч
Максимальный напор: 182 Па
Вес: 19 кг
Корпус вентиляторов серии
RFЕ VIM изготовлен из оцинкованной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками и асинхронным двигателем с внешним ротором IP54, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Защита двигателя вентилятора осуществляется встроенными термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости
TRE-T и
TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов
TRE-T,
TRD-T или однофазных плавных регуляторов скорости
SRE. При использовании частотных преобразователей следует обеспечить синусоидальную форму сигнала (между преобразователем и двигателем должен устанавливаться фильтр).
Применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Преимущества: - Мотор-колёса премиум качества Ziehl-Abegg (Германия) или SHUFT (Дания)
- Спиральная секция с низким коэффициентом сопротивления разработана в партнерстве с Ziehl-Abegg;
- Монолитный высокопрочный корпус– надежное крепление и снижение вибраций;
- 6 полюсная модель
Монтаж: Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:
На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход: Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.

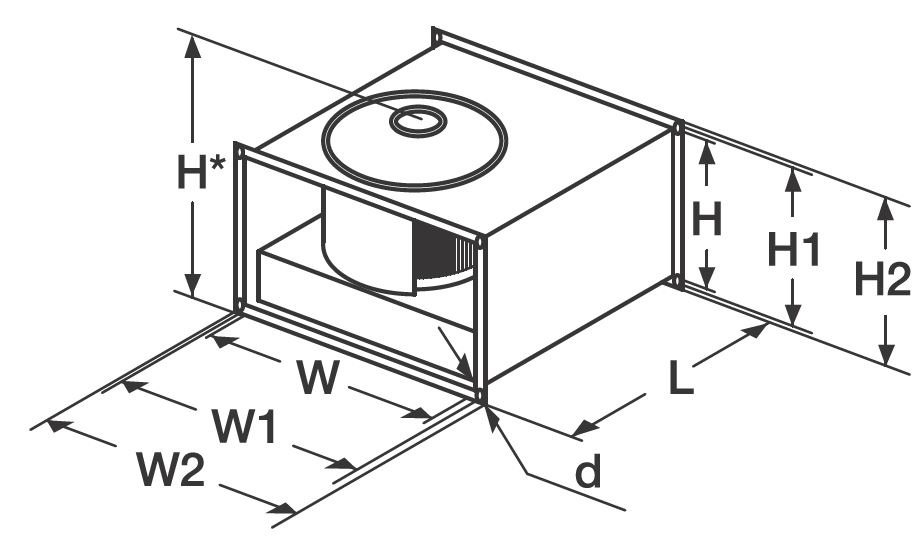

Габаритные размеры:
| Размеры | L | W | H | W1 | H1 | W2 | H2 | H* | d |
| мм | 565 | 500 | 300 | 522 | 322 | 542 | 342 | 377 | 9 |
